[AWS] AWS 알아보기 Part 6 - EBS, Snapshot, AMI, AMI 실습

2022.06.10.

AWS 알아보기 Part 6

(EBS, Snapshot, AMI, AMI 실습)

EBS(Elastic Block Storage)

• 정의

  • AWS cloud의 EC2 instance에 사용할 영구 block storage volume을 제공함.
  • 각 EBS volume은 가용 영역 내에 자동으로 복제되어 구성요소 장애로부터 보호해주고, 고가용성 및 내구성을 제공함.

• 소개

  • 가상의 hard drive
  • EC2 instance와 EBS는 서로 분리되어 network로 연결되어 있음 => instance가 종료되어도 EBS는 계속 유지 가능함, instance를 변경하고 싶을 때 EBS는 그대로 두고 instance만 변경 후 network를 변경하면 되서 간편함, 하나의 instance에 여러 개의 EBS를 연결할 수 있음
  • instance 정지 후 재 기동이 가능함.
  • root volume으로 사용시 EC2가 종료되면 같이 삭제되는 것이 default임. 그러나 설정을 통해 EBS만 따로 존속도 가능함.
  • EC2와 EBS는 같은 가용 영역에 존재함. 만약 EC2와 EBS가 다른 가용 영역에 존재한다면 연결할 수가 없음.
  • 5가지 type을 제공: General Purpose(범용), Provisioned IOPS, Throughput Optimized HDD, Cold Hdd, Magnetic

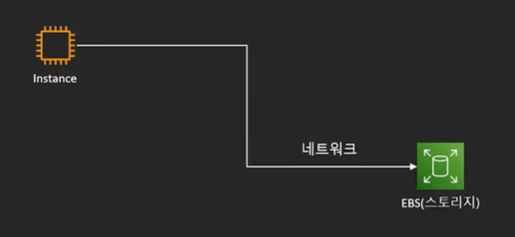

instance와 EBS는 network로 연결됨

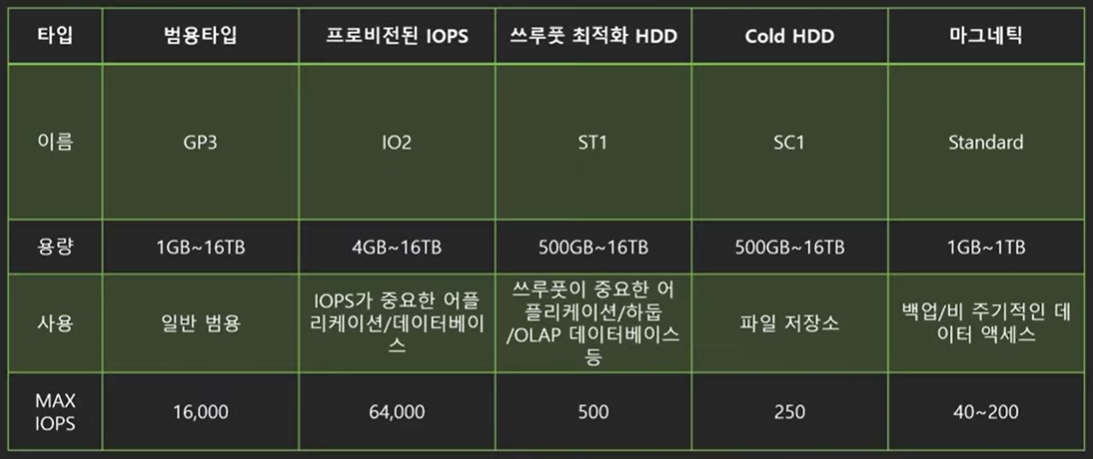

EBS의 5가지 type

• Snapshot

  • 특정 시간의 EBS 상태의 저장본 => 필요시 Snapshot을 통해 특정 시간의 EBS를 복구 가능함
  • EBS에 사진을 찍어둔 개념으로, EBS를 저장하는 효율적인 방법
  • S3에 보관하고, 증분식으로 저장(변화된 부분만 저장)함

다음과 같이 변화될 때마다 state를 저장하면 memory가 많이 필요함

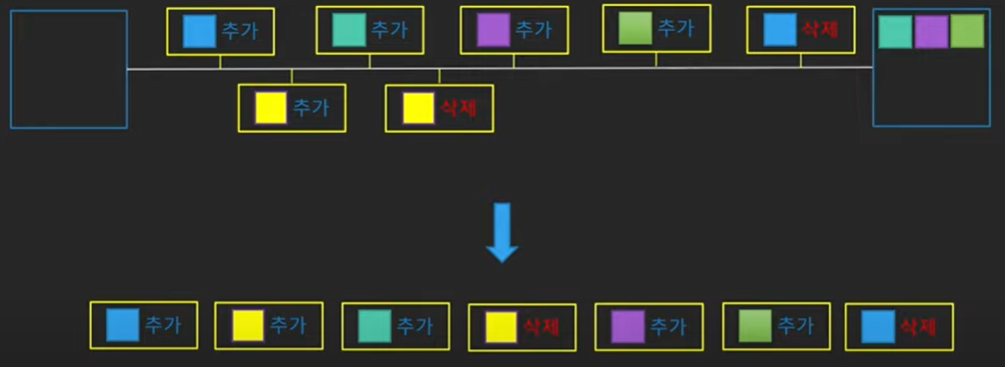

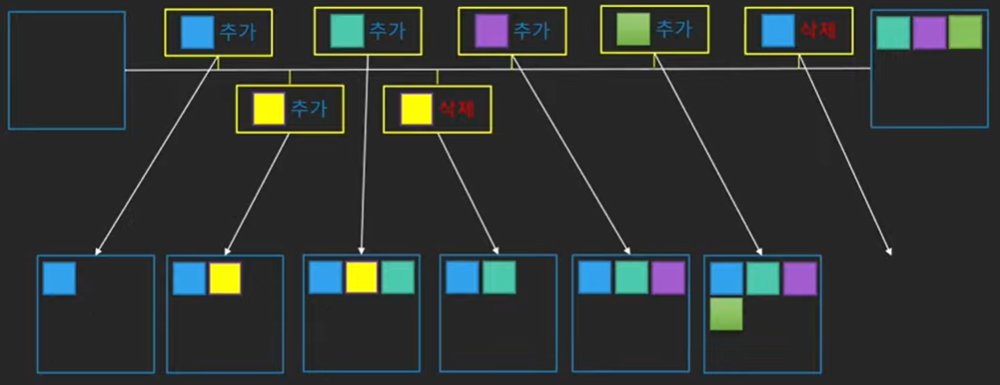

증분식 저장: 다음과 같이 추가/삭제되는 action만 저장하는 것

AMI(Amazon Machine Image)

• 소개

  • EC2 instance를 실행하기 위해 필요한 정보를 모은 단위 (OS, architecture type(32bit or 64bit), 저장공간 용량 등에 대한 정보)
  • AMI를 사용하여 EC2를 복제하거나 다른 region에서 계정으로 전달이 가능함.
  • Snapshot을 기반으로 AMI 구성이 가능함. AMI를 통해 현재 상태의 EC2를 정확하게 복제하여 다른 사람에게 넘겨줄 수 있음.

• 구성

  • 1개 이상의 EBS Snapshot
  • Instance store 기반 AMI의 경우, instance의 root volume에 대한 template (ex. OS, application server, application)
  • 사용 권한 (어떤 AWS account가 사용할 수 있는지)
  • Block device mapping (EC2 instance를 위한 volume 정보 = EBS가 무슨 용량으로 몇 개 붙는지)

• Type

  • EBS 기반: 일반적인 경우로, EC2와 EBS가 network로 연결됨.
  • Instance store 기반: EC2 안에 EBS가 들어가있음.
  • network로 연결된 EBS 기반보다 물리적으로 연결된 Instance store 기반이 속도가 더 빠름. 대신 Instance store 기반은 EC2 instance가 삭제되면 무조건 같이 삭제된다는 단점이 있음. 보통 영구적이지 않은 data(cache data), 복구가 가능한 data, 속도가 굉장히 중요한데 꼭 저장할 필요가 없는 data를 Instance store 기반에 저장함.

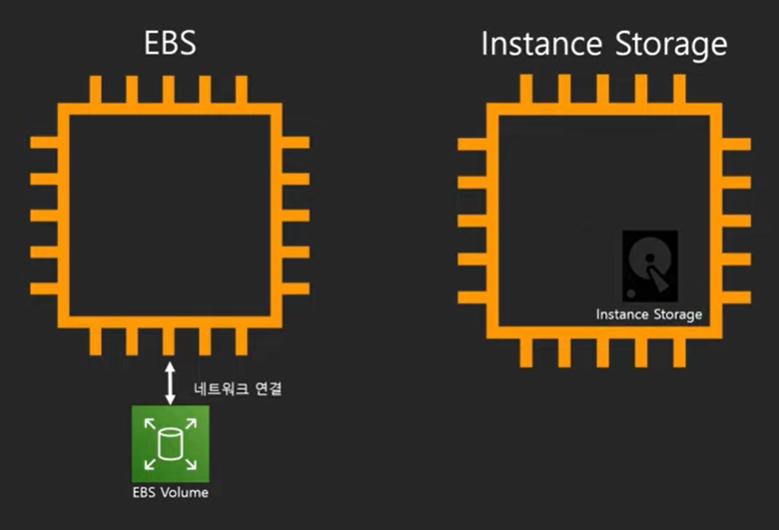

왼쪽은 EBS 기반, 오른쪽은 Instance store 기반

• Type에 따른 AMI의 생성 방법

  • EBS: Snapshot을 기반으로 root device 생성
  • Instance store: S3에 저장된 template를 기반으로 생성

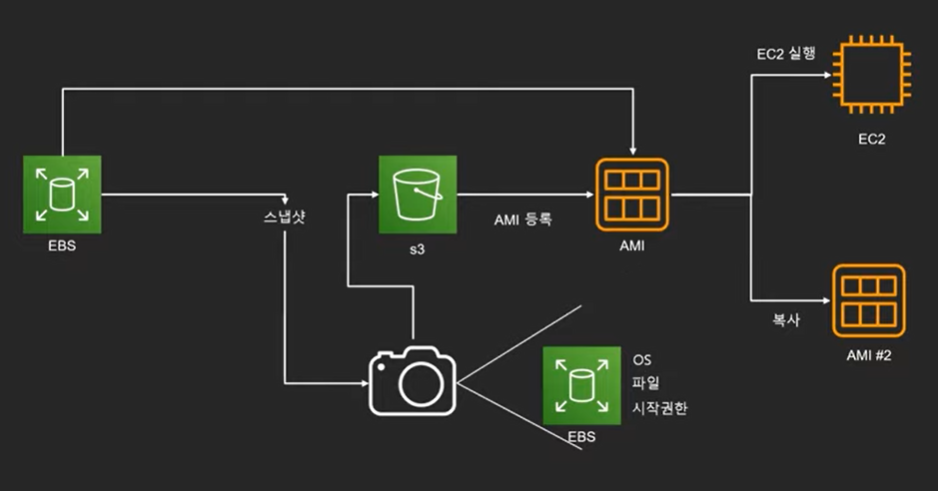

• AMI를 만드는 과정

  • EBS의 Snapshot을 찍은 후 S3에 저장 => 이를 기반으로 AMI를 만듦 => 이를 이용하여 EC2를 실행하거나 복제한 AMI를 공유하는 작업을 함

EC2 실습

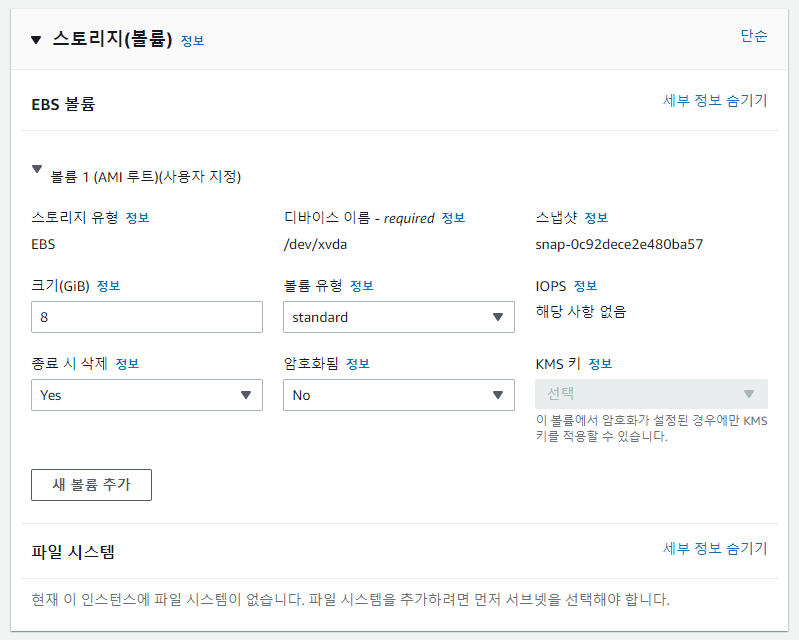

• ‘Storage 구성’ 항목 추가 설명

  • Volume 유형: ‘magnetic’을 선택하면 더 저렴함
  • 종료 시 삭제: ‘Yes’를 선택하면 Instance 종료 시 EBS도 같이 삭제됨
  • 암호화됨: ‘No’를 선택해도 됨. 여기서 암호화는, data를 암호화하는 것이 아니라 hard disk를 암호화하는 것임. 누가 AWS에 들어와서 EBS를 빼간다고 해도 우리의 data는 안전하다는 뜻임. 실제로 물리적으로 쓰일 때 암호화시키는 것이기 때문에 우리는 암호화의 차이를 직접적으로 느끼지 못할 것임.

실습 과정 (1) - Instance 생성 후 EC2 connector

• 이전 글을 참고하여 Instance 생성
• 이전 글을 참고하여 EC2 connector 접속 후 index.html file까지 만듦

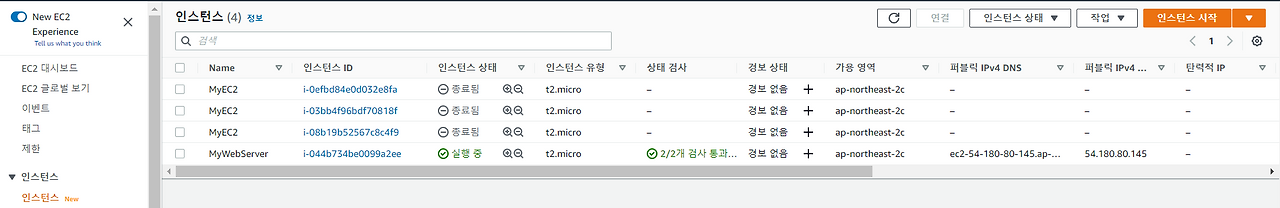

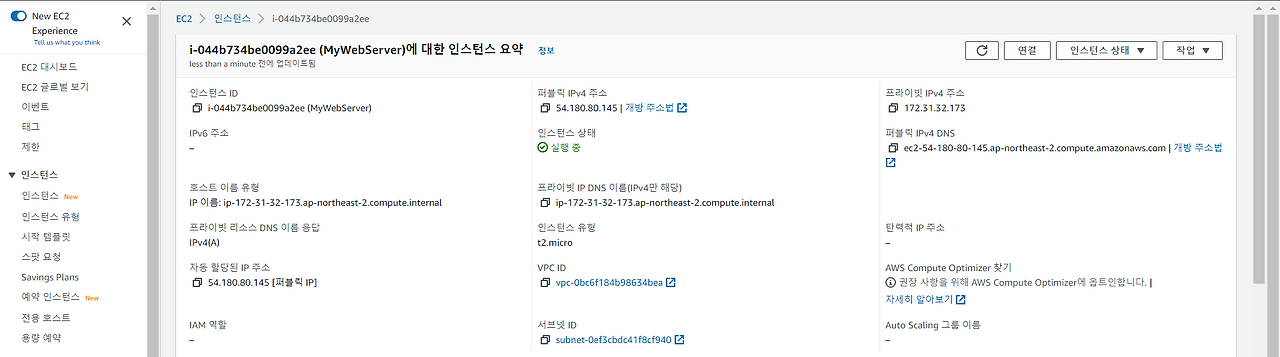

• ‘인스턴스’ 화면 => Instance 선택 => ‘퍼블릭 IPv4 DNS’ 주소로 들어가도 index.html 화면이 나옴

실습 과정 (2) - AMI 복제

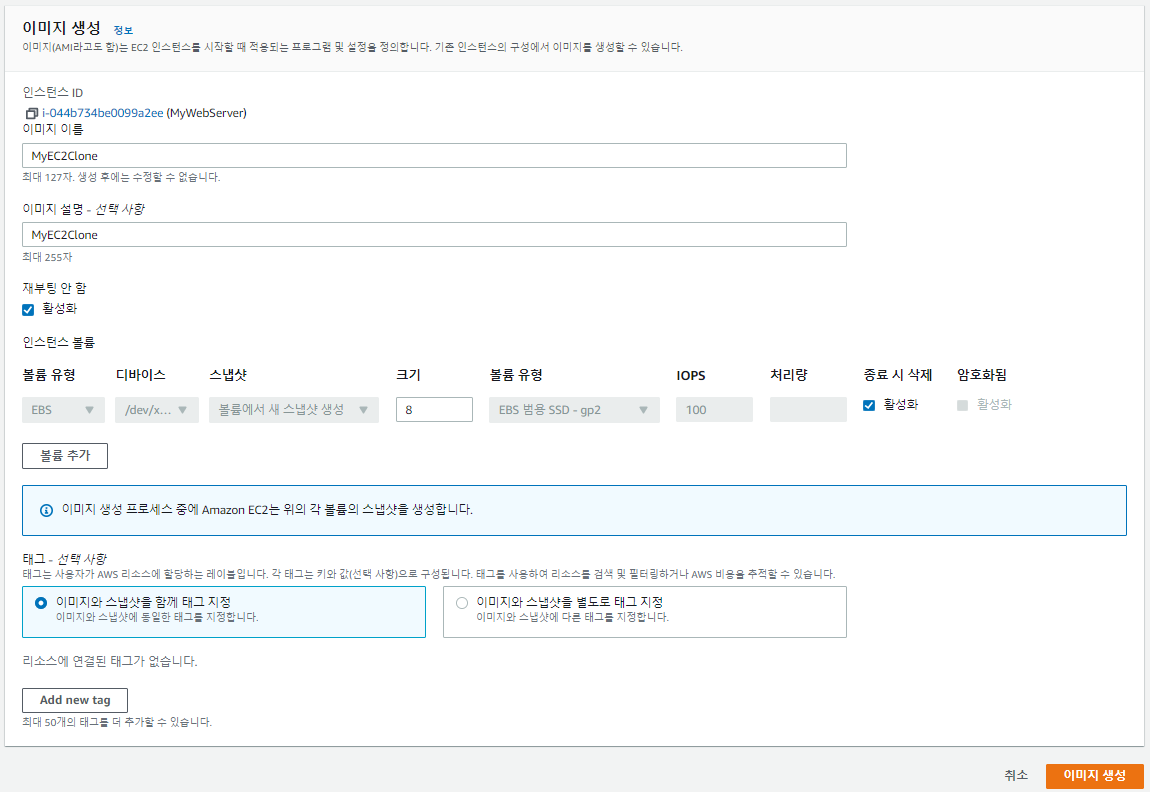

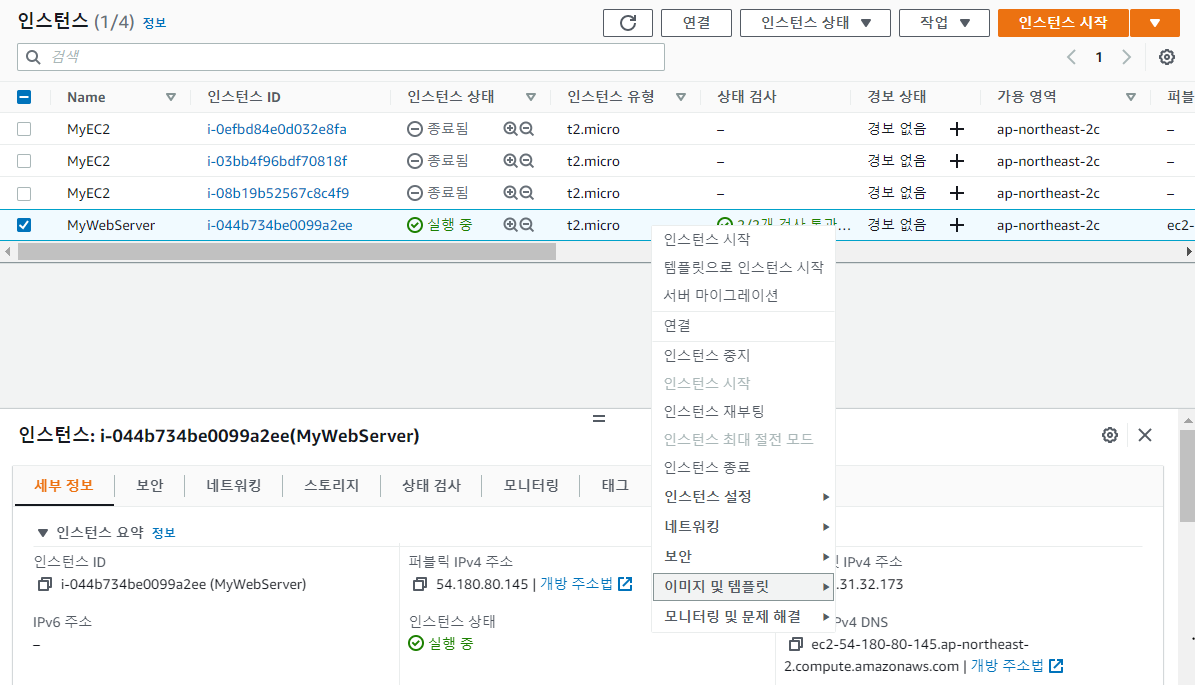

• 복제하고자 하는 instance를 선택 후 오른쪽 버튼 클릭 => ‘이미지 및 템플릿’ 선택 후 ‘이미지 생성’ 선택

• ‘이미지 이름’에 ‘MyEC2Clone’ 입력 => EBS는 기존 instance의 ‘volume 유형’인 ‘gp2’를 그대로 따라감

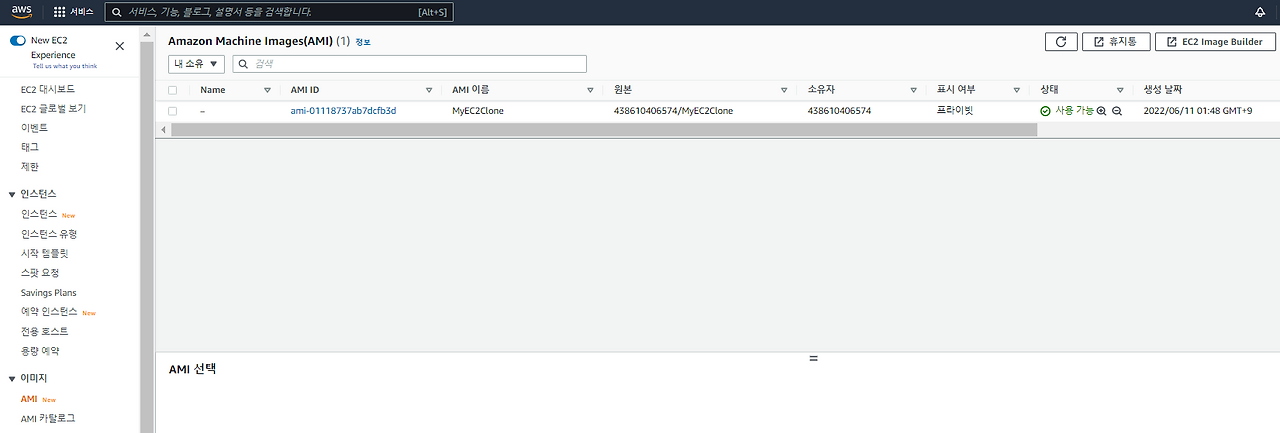

• 왼쪽 메뉴에서 ‘AMI’ 선택 => 상태가 ‘사용 가능’으로 바뀔 때까지 기다림

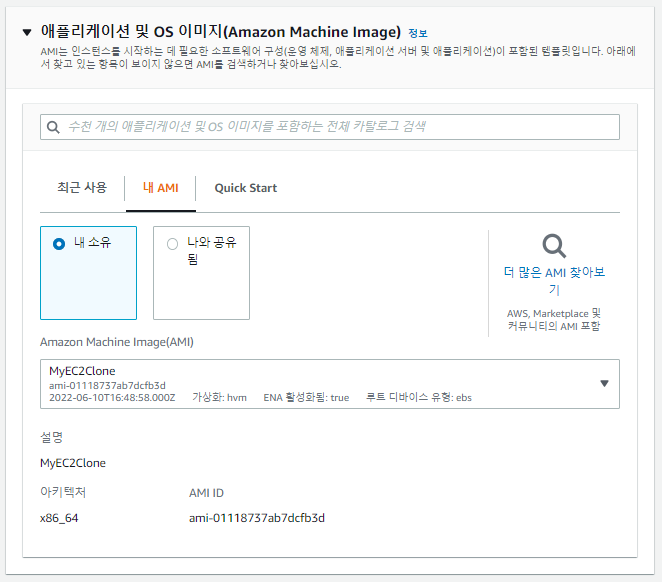

• 복제 instance를 만들기 위해 다시 왼쪽 메뉴에서 ‘인스턴스’ 선택 => 오른쪽 상단의 ‘인스턴스 시작’ 선택 => ‘AMI’에서 ‘내 AMI’ 선택 => 복제할 AMI 선택

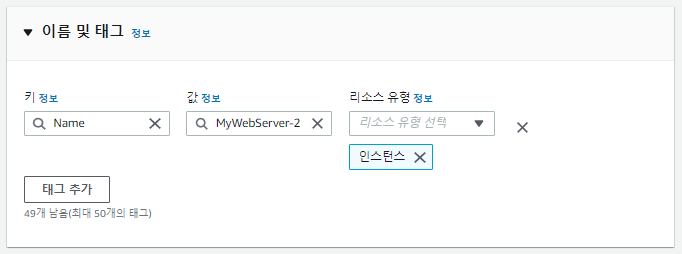

• ‘이름 및 태그’에서 ‘키’에 Name, ‘값’에 ‘MyWebServer-2’ 입력 => 나머지는 기존과 그대로 한 후 ‘인스턴스 생성’ 선택

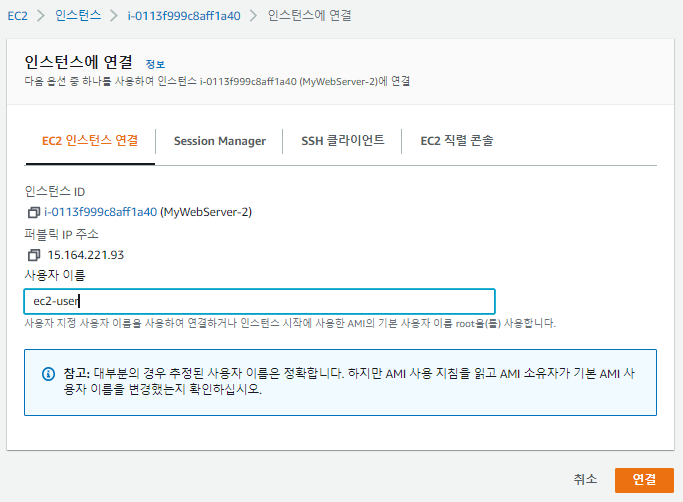

• 생성된 ‘MyWebServer-2’ 선택 후 연결 => ‘사용자 이름’에 ‘ec2-user’를 입력 => EC2 connector 접속

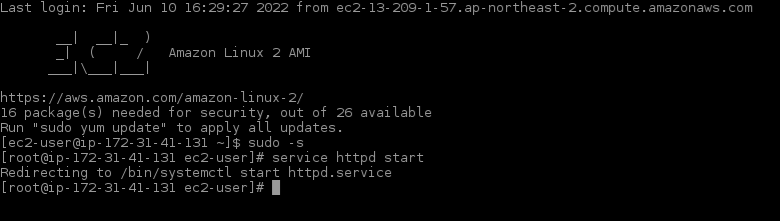

• ‘sudo -s’와 ‘service httpd start’만 입력하여 web server를 실행 => 하단의 ‘퍼블릭 IP’ 값을 url 창에 입력 => 전과 같이 test page가 생성된 것을 확인

실습 과정 (3) - EC2 종료

• 이전 글을 참고하여 Instance 종료

참고: AWS 강의실(https://www.youtube.com/c/AAAWS)
